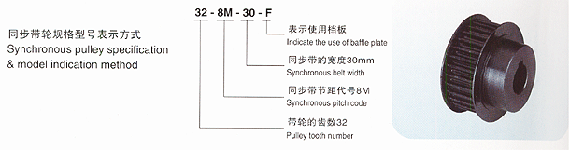

HTD8M型同步带轮

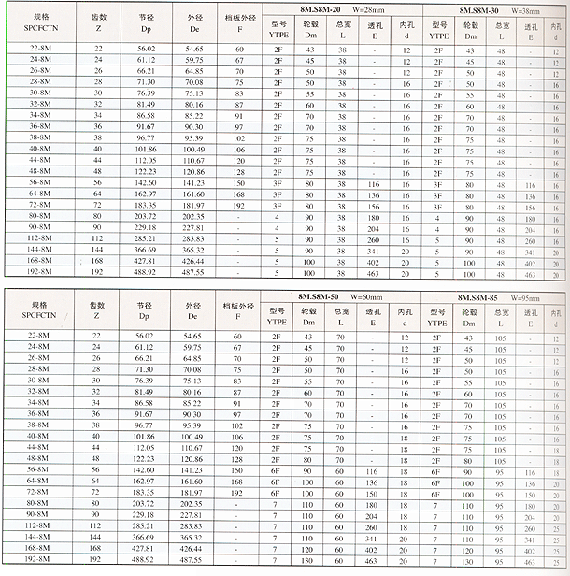

HTD8M型同步带轮规格型号尺寸表 节距=8.0 外径公差表
标准皮带宽度 20.0mm 25.0mm 30.0mm 40mm 50mm 60MM 70mm 85mm 外径 公差
L 48.0 53.0 58.0 68.0 79.0 89.0 99.0 115.0 <25.4 +0.05-0
W 28.0 33.0 38.0 48.0 59.0 69.0 79.0 95.0 25.4-50.8 +0.08+0
X 8 9 9 11 12 13 14 15 50.8-101.6 +0.10+0
                  101.6-177.8 +0.13+0
                  177.8-304.8 +0.15+0
齿数任意选择，特殊型由用户提供图纸，如用户按本公司型号生产，请告知内孔与键槽即可

HTD8M型同步带轮
