HTD20M型同步带轮

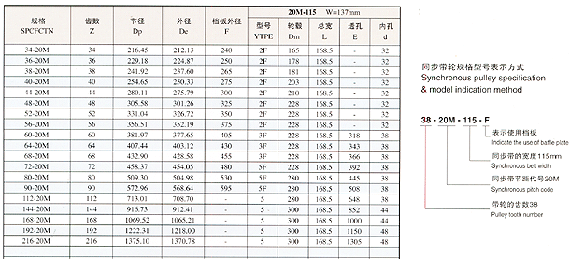

HTD20M型同步带轮规格型号尺寸表 节距=20.0 外径公差表
标准皮带宽度 115mm 170mm 230mm 290mm 340mm       外径 公差
L 168 223 283 343 394       <25.4 +0.05-0
W 135 192 255 305 365       25.4-50.8 +0.08+0
X 30 34 38 42 46       50.8-101.6 +0.10+0
                  101.6-177.8 +0.13+0
                  177.8-304.8 +0.15+0
齿数任意选择，特殊型由用户提供图纸，如用户按本公司型号生产，请告知内孔与键槽即可

HTD20M型同步带轮
