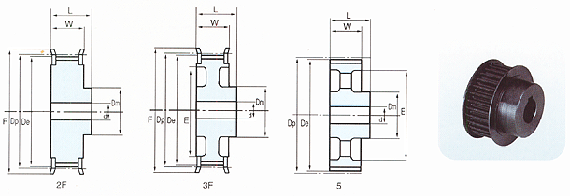

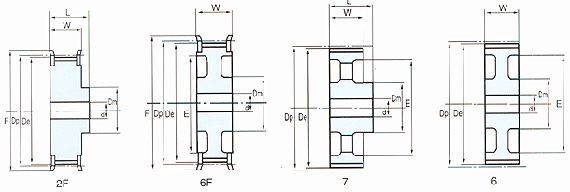

HTD14M型同步带轮
HTD14M型同步带轮

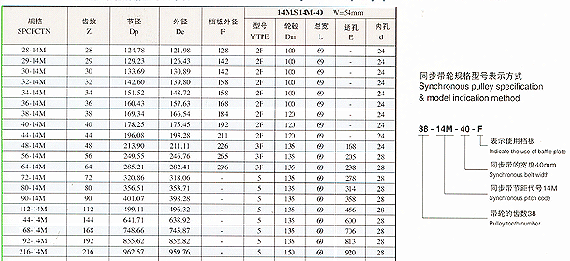

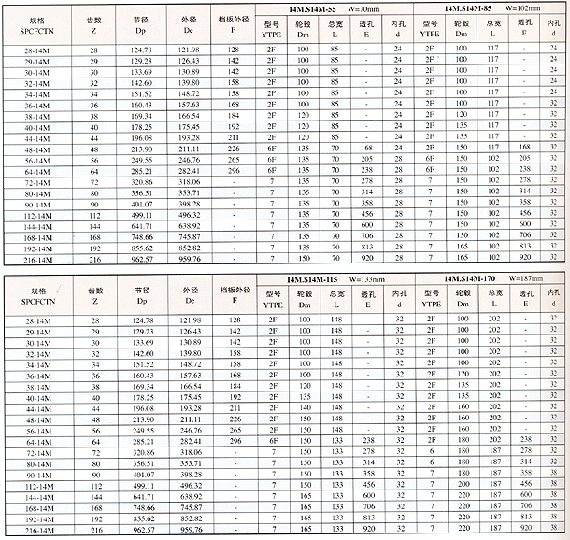

HTD14M型同步带轮规格型号尺寸表 节距=14.0 外径公差表
标准皮带宽度 30.0mm 40.0mm 55.0mm 70mm 85mm 100MM 115mm 175mm 外径 公差
L 65.0 75.0 91.0 106.0 122.0 137.0 153.0 208.0 <25.4 +0.05-0
W 40.0 50.0 66.0 81.0 97.0 112.0 128.0 183.0 25.4-50.8 +0.08+0
X 12 14 16 18 19 22 26 30 50.8-101.6 +0.10+0
                  101.6-177.8 +0.13+0
                  177.8-304.8 +0.15+0
齿数任意选择，特殊型由用户提供图纸，如用户按本公司型号生产，请告知内孔与键槽即可
